Montag, 17. April 2017

Akkutausch beim VELUX INTEGRA® SOLAR SSL

Elektroantrieb ist toll: Knopfdruck und es tut sich was.
Akkubetrieb ist noch toller. Und solargeladener Akkubetrieb ist am tollsten ... bis auf Knopfdruck nichts mehr geht und der Rollladen des Dachfensters halb eingefahren den Dienst quittiert.
So geschehen nachdem der Solarrollladen erst 4 Jahre auf dem Dach war, montiert nachdem ein heftiger Hagel dem Kurbelrollladen beschädigte. Kurbelantrieb war 2012 bei VELUX® out, bzw. würde nicht mehr vertrieben hieß es.



Merke: Kurbel geht immer - auch ohne Strom.

Eine Begutachtung durch den Dachdecker unseres Vertrauens ergab: vermutlich sei der Akku defekt. Kostenvoranschlag: > 400 € - allein der Velux-Ersatzakku sollte 247 € netto kosten.
Leider hat sich mein Portemonnaie gesträubt diesen Betrag für einen mutmaßlich defekten Akku auszuspucken, ohne dass ich der Sache nicht vorher auf den Grund gegangen wäre.

Laut Montageanleitung (zu finden auf http://www.velux.de) ist der Aubau des Antriebs relativ einfach. Das Problem: wie bekommt man das Fenster ganz geöffnet und an den Motor ran, wenn der Rollladen halb geschlossen ist? Die Montageanleitung zeigte, wie die seitlichen Führungsschienen zu entfernen sind. Zur einfacheren Untersuchung habe ich dann den kompletten Rollladen demontiert.

Durch leichten Zug am unternen Ende der linken Seitenabdeckung, kann diese entfernt werden und der Montageflansch des Antriebs kommt zum Vorschein.

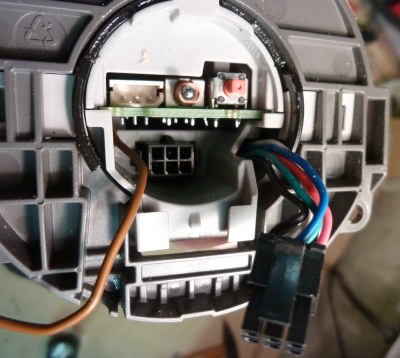

Die transparente Gummiabdeckung kann abgezogen werden, um den Anschluss des Solarpanels zu entfernen. Das braune Kabel sieht aus, als hätte man vergessen es anzuschließen, ist aber die Antenne für die Funkfernbedienung.


Nach dem entfernen der beiden T20 Schrauben kann der Antrieb herausgezogen werden.





Nun wird die Gummiabdeckung vorsichtig aus der Verankerung gezogen und die Steckverbindung des Motorkabels gelöst.



Anschließend kann man vorsichtig die Steuerelektronik inkl. Akku herausziehen.


Der Akku ist mit einem Kunststoffhaken am Gehäuse der Steuerelektronik befestigt und läst sich nach dem Abziehen der Steckverbindung leicht aushaken.


Das Typenschild des Akkus:



Eine Messung am Akkuanschluss ergab eine Spannung von < 3 V. Der Akku war also tatsächlich defekt. Ein Blick unter die weiße Hülle ...



 ... zeigt eine Reihenschaltung aus 9 Standard-AA-Akkus.

Mir ist unklar, warum dieser Akkupack von Velux so teuer sein soll. Bei verschiedenen Anbietern im Netz findet man z.B. Umrüstsätze auf Solar, die die Antriebseinheit inkl. Akku und Solarpanel enthalten für um die 100 €. Einen passenden Akku habe ich für rund 60 € erhalten.

Wichtig: Der Akku sollte Temperaturen von -20 °C bis +50 °C aushalten können - Temperaturen, die auf Dächern keine Seltenheit sind.

Zuerst habe ich den neuen Akku aufgeladen, damit es das Solarpanel leichter hat, die Ladung zu erhalten.


Der neue Akku hatte nur Lötfahnen. Zum Anschließen musste ich das Kabel des alten Akkus anlöten und mit Schrumpfschlauch isolieren.
Auch das Kunststoffteil muss man noch anbringen, wozu die äußere Ummantelung des Akkupacks an der Stirnseite etwas angeschnitten werden musste.


Dann Akkupack wieder an der Steuerelektronik einhaken, Steckverbindung einstöpseln und alles wieder vorsichtig in das Antriebsgehäuse einschieben, wobei man das Motorkabel festhalten muss.
Anschließend Motorkabel einstecken und das Inenleben mit der Gummiabdeckung fixieren. Nach dem Einschieben des Antriebs, diesen wieder mit den beiden T20 Schrauben fixieren und das Solarpanel anschließen.
Vor der Dachmontage noch kurz gemäß Anleitung die Fernbedienung mit dem Empfänger koppeln und die Seitenabdeckung kann wieder angebracht werden. Nach der Montage hat der Rollladen sofort wieder funktioniert.


Die Zukunft wird zeigen, wie es um die Lebensdauer des Ersatzakkus bestellt ist. Das Solarpanel zeigt nach Nord-West und ist etwa 45° geneigt. Fraglich ob die Sonneneinstrahlung ausreicht, den Akku dauerhaft ausreichend zu laden. Gelegentliches Reinigen des Solarpanels ist sicher auch von Vorteil.

Beim nächsten Austausch - der bei NiMH Akkus bestimmt wieder anstehen wird - greife ich evtl. zum Umrüstsatz. Die Motoreinheit komplett zu ersetzen dürfte dann in einer halben Stunde und ohne Demontage des kompletten Rollladens erledigt sein.

Alles in allem vier Stunden Arbeit für Demontage, Montage und Recherche im Netz, bei einer Ersparnis von > 300 €.


~ * ~




Der Post könnte nun zu Ende sein ... aber da war ja noch das Gehäuse mit der Steuerelektronik ... wie die wohl von innen aussieht?

Also vorsichtig an der "Akku-Seite" zwei Kunststoffclips gelöst und anschließend je einen an der Längsseite. Zum Vorschein kommt eine Doublelayer-Platine mit einseitiger Bestückung von SMD Bauelementen.



ADF7020
Ein FSK/ASK Transceiver Chip von Analog Devices für das ISM-Band (433 MHz) dient der Kommunikation zur Fernbedienung.

D78F1144
Das "Gehirn" der Schaltung ist ein 16-bit Mikrocontroller der 78K0R/Kx3-Familie von Renesas mit 128 kB Flash Memory und 8 kB RAM.

LM2904
Ein Dual Operationsverstärker Baustein von Texas Instruments dient zur Verstärkung der Steuersignale an die Treiberbausteine.

Außerdem sind noch ein Uhrenquarz mit 32678 Hz, ein 11,0592 MHz  Oszillator und 2 Brückentreiberbausteine mit unleserlicher Beschriftung zu finden.

Ich hoffe, diese Platine nicht so schnell wieder sehen zu müssen ;-).
