Analog Synth Nachbau - Weird Sound Generator

Ray Wilson, bekannt wegen seiner umfangreichen Analog Synthesizer Bauten, veröffentlicht eben diese auf seinen Web-Seiten Music From Outer Space, kurz MFOS.
Besonders gefiel mir das Projekt "Weird Sound Generator" (WSG), nicht zuletzt wegen der unkonventionellen Art der Beschreibung. Der WSG ist ein Lo-Fi Gerät, der Sound ist grottig, verrauscht und dreckig (Beispiele am Ende des Posts). Aber genau das suche ich manchmal.

Vorweg: ich habe auch die entsprechenden Mods mit aufgebaut, jedoch erst zu einem Zeitpunkt, als ich die Hauptplatine schon bestückt hatte. Die Mods finden daher auf einer Add-On Platine ihren Platz und nicht auf einer gemeinsamen Platine. Die Bezeichnungen (Zany, Wacky, Weird, Oddness), die Ray Wilson für die Baugruppen verwendet, gefielen mir ausnehmend gut.
Ich habe sie jedoch durch die konventionellen Bezeichnungen LFO, VCO etc. ersetzt, um mir das Verständnis der Funktion erleichtert.






Der WSG verfügt über:

2 LFOs
... einstellbar in der Frequenz und Modulationsstärke, liefern sie wahlweise ein Dreiecks- oder Rechtecksignal

4 VCOs
... liefern ein Dreiecksignal mit einstellbarer Frequenz. VCO 1 und VCO3 werden vom den LFOs moduliert und wahlweise auch von VCO 2 und VCO 4. Alle VCOs geben ihr Ausgangssignal zum Filter weiter, wobei VCO 2 und VCO 4 abschaltbar sind.

1 Lowpass-Filter
... einstellbar in Frequenz (grob und fein) und Resonanz

1 regelbarer Line-Ausgang

4 Voltage Control Eingänge
..., die keinem Standard entsprechen (z.B. 1V/Oktave), für Spielereien durch Anschaltung externer Spannungsquellen jedoch interessant erscheinen.

2 Trigger Ausgänge der LFOs
... zum Ansteuern von externem Equipment.

1 Gate-Eingang
... mit dem zwei voreingestellte Attack-Decay Varianten am Filter moduliert werden können.

Der Signallauf





Der Aufbau

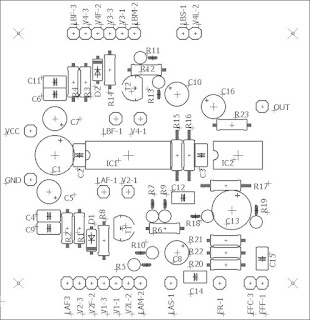

Die Hauptplatine enthält die LFOs, VCOs und die Filterstufe. Da ich eine einlagige Platine haben wollte, musste die Platine neu designed werden.









Die Add-On Platine enthält die VC-, Trigger- und Gate-Schaltungen. Da sie im Nachhinein entstanden ist, ist die Verkabelung leider etwas aufwendiger.








Das Gehäuse ist ein 2-schaliges Aluminium Pultgehäuse der Alu-Topline Serie von BOPLA mit den Maßen 200 x 180 mm.



Die Gestaltung der Front- und rückwärtigen Anschlussplatte erfolgte mit Powerpoint. Das Ergebnis wurde farbig ausgedruckt, laminiert und aufgeklebt. Vor dem Verkleben habe ich einen weiteren Ausdruck als Bohrschablone benutzt.






Die Bedienelemente und externen Anschlüsse sind wie folgt angeschaltet:







Eine wasserfeste Beschriftung der Bedienelemente hilft bei der Verdrahtung den Überblick zu behalten.



Auf der Front sieht die Zuordnung dann wie folgt aus:



Für die Verbindungen habe ich 0,25 qmm Draht und Litze in verschiedenen Farben und mit 0,25 qmm Querschnitt verwendet.



Die Seitenteile des Gehäuses werden später evtl. durch Holzteile ersetzt. Vorerst müssen die Kunststoffelement ausreichen, da ggf. noch Änderungen vorzunehmen sind.

Meine Eagle-Dateien zum Projekt befinden sich auf der Download-Seite oder hier: Weird Sound Generator

Ein erster Test



... im Anschluss verlief erfolgreich. Der Aufwand für die Beschriftung der Bedienelemente hat sich gelohnt und Verdrahtungsfehlern vorgebeugt.

Hier eine Auswahl an Sounds, die mit meinem Gerät erzeugt wurden:




Weitere Soundbeispiele sind auf MFOS und den dort verlinkten Seiten zu finden.
