Dienstag, 16. Dezember 2014

Innenansichten: Mikrowelle Inotec MD 10940

Das Jahr hatte es "gerätedefektmäßig" in sich (und ist noch nicht vorbei). Unter anderen haben binnen kurzer Zeit zwei Mikrowellen ihr Ableben in Anspruch genommen.
Eine davon wird repariert, die andere - ein wirtschaftlicher Totalschaden - kommt hier unter's Messer bzw. vor den Schraubendreher.


Inotec MD 10940
von Medion







Öffnen:
1. GERÄT VON DER NETZSPANNUNG TRENNEN!
2. Vier Schrauben an der Rückseite entfernen
3. Eine Schraube an der rechten Seite entfernen (von vorne betrachtet)



Auf der Innenseite der Gehäuseabdeckung befindet sich der Schaltplan des Gerätes:



Die Steuerung ist jedoch quasi als Blackbox dargestellt.

Was steckt unter der Haube?



Klar getrennte Komponenten:



Den Innenraum dominierend: das Magnetron - Quelle jener hochfrequenten Strahlung, deren Sinn es ist, uns die Mahlzeiten schneller zu erhitzen, als wir sie verzehren können (umgekehrt ist ungesund).

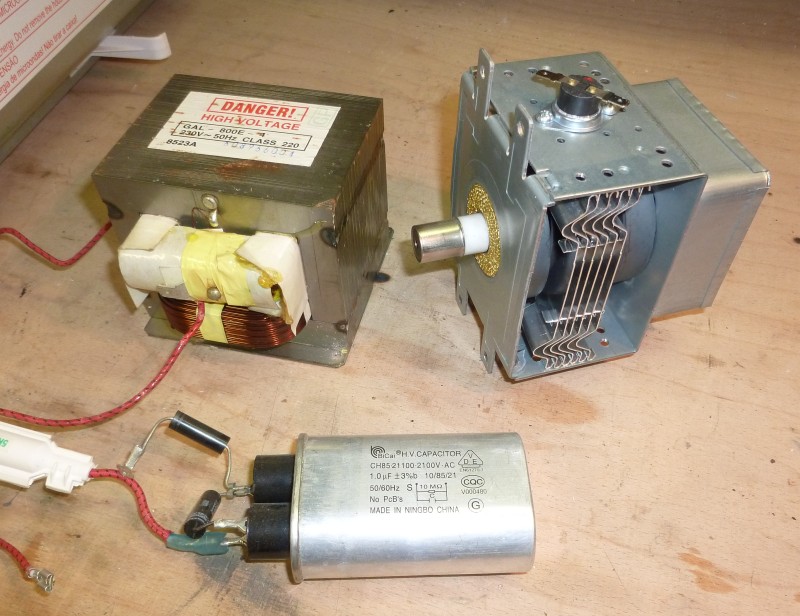

Damit die Strahlung entstehen kann, benötigt das Magnetron eine Hochspannung von ca. 4000V. Diese wird durch den Hochspannungstransformator in Verbindung mit einer Kaskade aus Hochspannungskondensator und Dioden erzeugt.




Rechterhand ist die Platine der Steuerung zu sehen und die Verkabelung, die zu mehreren Sicherungselementen, wie Türschalter und Temperatursicherungen (105 °C) führt.




Der Hochspannungsteil des Gerätes, dazu zählen auch die beiden Heizstäbe des Grills, wird mit 230V Netzspannung betrieben.



Ein Netzfilter unterdrückt das Einspeisen störender Schwingungen ins Stromnetz.



Zur Niederspannungsversorgung der Steuerung ist ein Transformator auf der Steuerplatine vorhanden.




Das Herzstück der Steuerung ist ein 4-bit SH69P25K Microcontroller, angetrieben von einem 4,1943 MHz Quarz.


Drumherum befinden sich nur noch die Anschlüsse für die externen Komponenten, ein Signalgeber, die Diplaybeschaltung, sowie 3 Relais:
  • Hauptrelais (Main Relay): schaltet die Netzspannung zu (nur die Steuerung wird ständig mit Spannung versorgt)
  • "Grill-Relais" (Grill Relay)
  • "Hochspannungsrelais" (Power Relay)

Auf der Vorderseite befinden sich das Display, 6 Taster und ein Encoder zur Bedienung des Gerätes.


Last but not least: Auf der Unterseite des Gerätes befindet sich ein Synchronmotor, der den Drehteller antreibt.


Wie eingangs erwähnt erlitt das Gerät einen wirtschaftlichen Totalschaden: das Magnetron funktioniert nicht mehr.
Leider ist es als Ersatzteil kaum oder nur zu Preisen zu finden, die einen Ersatz ausschließen. Schade.
